Представляем комплект для чип-тюнинга с помощью загрузчика Combiloader для концерна GM
Данный комплект был собран по частым запросам от наших клиентов из Узбекистана
В данном комплекте представлены популярные модули для работы с концерном GM - Daewoo, Chevrolet и т.д.

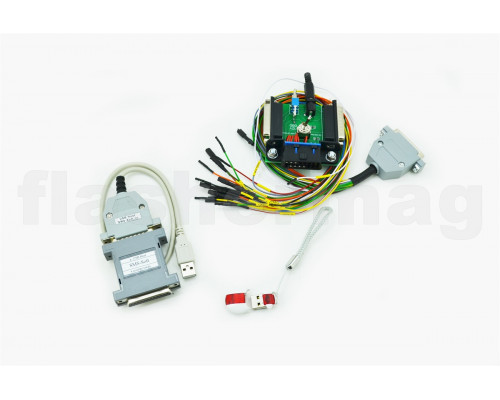

В комплект входит:
Пак загрузчик v3 (Combiloader)

Комплект модулей Delphi MT60, Delphi MT80 и Siemens SIMTEC76 J2534 Combiloader

Комплект расширения для модулей Delphi MT80, MT60

Модуль Combiloader Delphi MR140/HV240

Модуль Combiloader GM Delphi ACDelco

Модуль Combiloader Siemens SIMK2K-243 GM

Модуль Combiloader Siemens Sirius D3x/D4x

Модуль Combiloader Siemens SIMK2K-D52/D51

Универсальный кабель для Combiloader

Описание:

СombiLoader - это программно-аппаратный комплекс, предназначенный для сканирования и обновления прошивок для большинства контроллеров с Flash памятью электронных блоков управления русских автомобилей и иномарок.

Обратите внимание! В данную комплектацию уже входит электронный ключ, отдельно докупать его не потребуется. Ключ предназначен для расширения применяемости программно-аппаратного комплекса и работы с новыми программными модулями.

Комплекс способен выполнять калибровку без снятия ЭБУ с автомобиля.

Специализированный адаптер с USB хостом формирует управляющие сигналы для считывания и записи прошивок ЭБУ через k-line интерфейс.

В CombiLoader не предусмотрено защиты от копирования. Работа программы возможна только при применении специализированного адаптера. Адаптер, идущий в комплекте, производит обмен данными, перевод в режим программирования и подачу питания.

Дополнительные модули и программы можно приобрести отдельно за дополнительную плату. Обновления приобретенных плагинов бесплатны. Новые программные модули активируются при помощи дополнительных электронных ключей.

Для модулей, работающих с ЭБУ по CAN шине, требуется адаптер J2534, приобретаемый отдельно. Рекомендуем использовать адаптер OpenPort 2.0.

Основные возможности ПАК Загрузчика CombiLoader:

• Считывание и вывод паспортных данных контроллера.
• Считывание и отображение флагов комплектации контроллера.
• Считывание прошивки из файла.
• Идентификация загруженной прошивки.
• Запись прошивки в ЭБУ.
• Освобождение Flash памяти контроллера и внутреннего буфера программы.
• Считывание прошивки из блока управления в буфер программы.
• Создание двухрежимной прошивки для контроллеров Январь 5 и Микас 7, включающих две калибровочные таблицы с возможностью переключения их во время работы.
• Добавление в прошивку функций маршрутного компьютера с выводом параметров на комбинацию приборов VDO, просмотром и удалением ошибок.
• Считывание и удаление ошибок неисправностей.



Модули, входящие в базовый комплект:

• BSL режим C16x. Широкий перечень импортных и отечественных автомобилей, оснащенных ЭБУ на базе микроконтроллеров семейства C16x.
• BSL режим ST10F168. Любые типы ЭБУ на процессорах семейства ST10F168, например, MagnetiMarelli IAW 59F, устанавливаемые на автомобили Fiat.
• BSL режим ST10F27x. Широкий перечень импортных и отечественных автомобилей, оснащенных ЭБУ на базе микроконтроллеров семейства ST10F27x.
• BSL режим ST10F280. Любые типы ЭБУ на процессорах семейства ST10F280, например, MagnetiMarelli 6LPB, устанавливаемые на автомобили Peugeot.
• BSL режим ST10F296. Любые типы ЭБУ на процессорах семейства ST10F296, например, MagnetiMarelli 4HV, устанавливаемые на автомобили Skoda Octavia/Fabia с двигателем 1.4L (BUD).
• Январь-5.1. Автомобили ВАЗ.
• Январь-7.2. Автомобили ВАЗ.
• VS-5.1. Автомобили ВАЗ.
• Bosch MP7.0. Автомобили ВАЗ.
• Bosch M7.9.7(+). Автомобили ВАЗ, ЭБУ Bosch M7.9.7.
• Микас-7.1. Автомобили ГАЗ и УАЗ.
• Микас-7.6. Автомобили ЗАЗ и Daewoo.

Программа ПАК Загрузчик работает с компьютерами под управлением ОС Windows 95/98/2000/XP/7/8/10.

•  Инструкция по установке программы CombiLoader
•  ПАК Загрузчик v3 (CombiLoader) - инструкция по эксплуатации

Комплект модулей Delphi MT60, Delphi MT80 и Siemens SIMTEC76 J2534 Combiloader

Комплект модулей (общая лицензия): Delphi MT60, Delphi MT80 и Siemens SIMTEC76 J2534.

Внимание! Эти модули работает совместно с CombiLoader 2.15 или новее.

Модули позволяют производить чип-тюнинг (чтение и запись FLASH) соответствующих ЭБУ через диагностический разъем.

Применяемость:

• Delphi MT60: Daewoo Gentra
• Delphi MT80: Chevrolet Aveo и Chevrolet Cruze
• Siemens SIMTEC76: Chevrolet Cruze, Chevrolet Orlando, Daewoo Lacetti

Для работы с ЭБУ MT60/MT80, включающей полный доступ к FLASH/EEPROM без необходимости вскрытия, доступно расширение возможностей модуля, приобретаемое в виде дополнительной лицензии.

Стандартное время чтения/записи MT60/MT80: 21/4 мин. С использованием расширения: 1/1.5 мин.


Комплект расширения для модулей Delphi MT80, MT60
Дополнение к модулям Delphi MT60/MT80, приобретаемое в виде дополнительной лицензии (GM Extra), включающее полный доступ к FLASH/EEPROM,  boot-блоку и VID-блоку без необходимости вскрытия, «клонирование» блоков.

Расширенная работа с FLASH-памятью ЭБУ осуществляется с помощью удержания клавиш-модификаторов при нажатии на кнопки Чтение или Запись на вкладке FLASH. После начала операции используемые клавиши можно отпустить.

Кнопка Чтение:

• без доп. клавиш: обычное чтение ЭБУ (1Мб, 21мин).
• с Alt: обычное чтение ЭБУ (1.5Мб, 31мин).
• с Ctrl: быстрое чтение ЭБУ (1.5Мб, 1мин).
Кнопка Запись:
• без доп. клавиш: обычная запись ЭБУ, запрос о записи калибровок, подсчёт КС. (1Мб, 4мин).
• с Ctrl: быстрая запись ЭБУ (ПО и калибровки). Без подсчёта КС. (1Мб, 1.5мин).
• с Ctrl+Shift: быстрая запись ЭБУ (VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.6мин).
• с Ctrl+Alt: быстрая запись ЭБУ (Boot, VID, ПО и калибровки). Без подсчёта КС. (1Мб, 1.7мин).

Расширенные функции доступны только для Delphi MT60 и Delphi MT80.

Модуль Combiloader Delphi MR140/HV240

Модуль Delphi MR140/HV240 Ext для чтения и записи FLASH и EEPROM

Модуль предназначен для для чтения и записи FLASH и EEPROM ЭБУ Delphi MR140 и Delphi HV240 автомобилей Chevrolet и Daewoo без разборки ЭБУ.
Позволяет восстанавливать ЭБУ после неудачных попыток записи (новое!).

Модуль Combiloader GM Delphi ACDelco

Модуль Delphi ACDelco для чип-тюнинга автомобилей Opel и Chevrolet

Модуль Delphi ACDelco предназначен чтения-записи FLASH-памяти ЭБУ Delphi ACDelco E37/E38/E39/E67/E78/E83, устанавливаемых на автомобили Chevrolet и Opel через диагностический разъем.

Таблица применяемости ACDelco E37 (2.4L — LE5/LE9):

• Chevrolet Captiva (C140) 2011+
• Opel Antara 2011+

Таблица применяемости ACDelco E38 (4.8L — LY2; 5.3L — LY5/LC9/L45; 6.0L — LQ4/L92/L76; 6.2L — L92/L94/L9H):

• Chevrolet Avalanche
• Chevrolet Suburban
• Chevrolet Tahoe
• Caddilac Escalade
• GMC Yukon
• Hummer H2

Таблица применяемости ACDelco E39/E39A:

• Cadillac SRX 2010+ 3.0L (LF1)
• Opel Insignia 2.0L A20NHT (LHU)
• Chevrolet Captiva (C140) 2011+ 3.0L (LF1, LFW)
• Chevrolet Malibu 2012+ 3.0L (LFW)
• Opel Antara 2011+ 3.0L (LF1)
• Opel Antara 2012+ 3.0L (LF1, LFW)
• Opel Astra J SIDI 170HP
• Opel Astra J OPC

Таблица применяемости ACDelco E67:

• Caddilac SRX 4.6L (LH2)
• Hummer H3

Таблица применяемости ACDelco E78:

• Opel Astra-J A14NET(LUJ)
• Opel Corsa-D 2012 A12XEL/A12XER/A14XEL/A14XER(LDD)

Таблица применяемости ACDelco E83:

• Chevrolet Aveo 2012 Z16XER(LDE)
• Opel Insignia A16XER(LDE)/A18XER(2H0)
• Opel Astra-J A14XER(LDD)/A16XER(LDE)/A18XER/A16LET(LLU)
• Opel Corsa-D 2010 A10XEP/A12XEL/A12XER/A14XEL/A14XER(LDD)
• Opel Meriva-B A14XER(LDD)/A14NET(LUJ)


Модуль Combiloader Siemens SIMK2K-243 GM
Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SIM2K-243 GM устанавливаемых на автомобилях Chevrolet Spark M300.
Модуль позволяет производить чтение и запись программы или области калибровок диагностическим методом, без снятия ЭБУ с автомобиля.

Модуль Combiloader Siemens Sirius D3x/D4x
Предназначен для чтения и записи содержимого FLASH блоков управления Siemens Sirius, устанавливаемых на автомобили Chevrolet (Lacetti, Aveo, Tacuma, Rezzo), Daewoo (Matiz). Программирование ЭБУ может производиться непосредственно на автомобиле через диагностический разъём.

Модуль Combiloader Siemens SIMK2K-D52/D51
Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens SIM2K-D52/D51 устанавливаемых на автомобилях Chevrolet Spark M-300 и TagAz Vega C-100.

Универсальный кабель для CombiLoader + CAN + GPT

Универсальный кабель предназначен для подключения ПАК Загрузчика Combiloader к различным ЭБУ "на столе" без использования специализированных колодок. Данный кабель работает по K-Line, CAN + GPT. На плате установлен OBD2 разъем с отключаемым питанием, предназначенный для подключения устройств, работающих по J2534.

Провода коммуникации имеют по 2 типа контактов: игольчатый (такие контакты используются, к примеру, в 81-контактных разъемах ЭБУ), а также широкий (например, в 55-контактных разъемах ЭБУ). Каждый провод имеет стикер с маркировкой.

Распиновка
