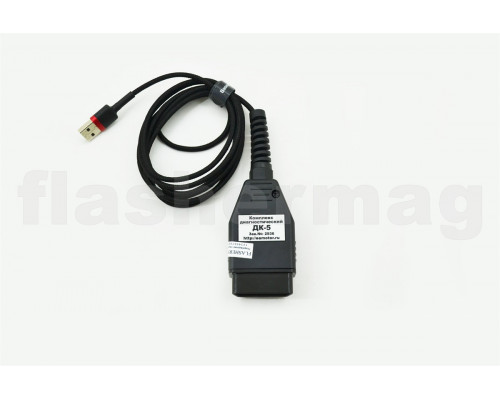

ДК‑5 предназначен для проведения диагностики электронных систем управления дизельных двигателей. Прибор выполнен в виде соединительного кабеля, оснащенного разъемами для подключения устройства к колодке диагностической автомобиля (стандарта OBD‑II) и к USB‑порту компьютера (Type A). Связь с блоками управления осуществляется по интерфейсам K-Line, CAN.
Программная часть
| EDCDiags | Получение идентификационной статистической и диагностической информации ЭБУ, мониторинг параметров ЭБУ в режиме реального времени с возможностью графического отображения информации, запись параметров, тестирования некоторых компонентов двигателя, модификация параметров путем загрузки в ЭБУ специально подготовленных калибровочных данных | |
| EdcCanReader | Мониторинг данных в шине CAN с возможностью расшифровки согласно SAE J 1939 | |
| EDCFlasher | Программирование электронных блоков систем управления дизельных двигателей, считывание прошивки с некоторых блоков управления с возможностью последующего программирования этой прошивкой нового блока управления − начиная с версии программы EDCDiags 6.00.01 программа EDCFlasher интегрирована в программу EDCDiags |
Поддерживаемые блоки управления
| Блок управления | Двигатель |
|---|---|
| 50.3763 (ЭЛАРА) | ЯМЗ-6562.10, ЯМЗ-6563.10, ЯМЗ-6581.10, ЯМЗ-6582.10 выпуска до июня 2010 года |
| 150.3763 (ЭЛЗА) | ЯМЗ, ММЗ, ТМЗ устанавливаемые на промышленные двигатели |
| М230Е3 (АБИТ) | ЯМЗ-6562.10, ЯМЗ-6563.10, ЯМЗ-6581.10, ЯМЗ-6582.10 выпуска после июня 2010 года |
| М240 (АБИТ) | ЯМЗ-6565, -6565Х, -6585, -6565Х, -6566Х, -6586Х, -53403, 53403-20, КАМАЗ740.7X |
| М20 (АБИТ) | КАМАЗ 820.5Х, КАМАЗ 820.6Х |
| MD1 (BOSCH) | ЯМЗ-534, -536 |
| МД22(АБИТ) | ЯМЗ-534, ЯМЗ-536 |
| MS 6.1 (BOSCH) | КАМАЗ 740.6Х (ЕВРО-3) |
| EDC7 (BOSCH) | ММЗ-Д245.ХЕЗ, ММЗ-Д245.ХЕ4, ММЗ-Д260S3A, ЯМЗ-650, -651, -652, - 653,-534, -536, КАМАЗ 740.6Х2, КАМАЗ 740.7Х |
| EDC17 (BOSCH) | ММЗ-Д245.7Е4, ММЗ-Д245S3B, ММЗ-Д260S3B, ММЗ-Д245S4, ЯМЗ534(E5) |
| CM2150, CM2220 | Cummins (Beta-версия*) |
| SCR Emitec/РосКат/Dinex | Управление системой AdBlue двигателей ЯМЗ, ММЗ, КАМАЗ |
| SCR MGS | Управление системой AdBlue двигателей ЯМЗ |
| SCR Albonair | Управление системой AdBlue двигателей КАМАЗ |
| VGT Cummins | Управление турбокомпрессором двигателей ЯМЗ-53403, ЯМЗ-53403-20 |
| Диагностика по протоколу CAN SAE J 1939 | ЯМЗ, ММЗ, Cummins, WeiChai и др. |
Дополнительный функционал EDCDiags, активируется за дополнительную плату
| Блок управления | Двигатель |
|---|---|
| ADM, MR | Mersedes |
| EDC16, EDC7 | Deutz EMR3 |
| EDC7 | Iveco |
| EDC7, EDC17, WISE13A, WISE15C | WeiChai |
| Westport | ЯМЗ‑536 CNG, ЯМЗ-5340 CNG |
| АКПП ZF | ZF Ergopower EST-37A |
Функции
- + - базовая функция EDCDiags, не требует активации;
- хххх - номер платного дополнительного модуля;
- o - реализовано несколькими программными модулями.
Полный список модулей и их описание находятся в каталоге дополнительных программных модулей.
| Блок управления | Мониторинг и запись текущих параметров | Считывание и стирание ошибок из памяти БУ (без системы EOBD) | Функциональные тесты | Программирование (смена прошивки)БУ | Автоматическая калибровка (адаптация) | Стирание ошибок системы EOBD из памяти БУ | Изменение параметров |
|---|---|---|---|---|---|---|---|
| 50.3763 | + | + | + | + | + | + | |
| М230 | + | + | + | + | + | + | |
| М240 | + | + | + | + [1] | + | 2002 | о |
| М20 | + | + | |||||
| MS6.1 | + | + | + | ||||
| EDC7 | + | + | + | + | + | 2001 | о |
| EDC17 | + | + | + | + | + | 2000 | o |
| MD1 | + | + | 1009 | ||||
| WestPort | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 2003 |
| SCR Emitec/РосКат/Dinex | + | + | + | ||||
| SCR MGS | + | + | |||||
| SCR Albonair | + | + | + | 1008 | + | ||
| VGT Cummins | + | + | + | ||||
| ADM, MR Mersedes | 1003 | 1003 | 1003 | ||||
| EDC7, EDC17 WeiChai | 1001 | 1001 | 1001 | 1001 | 1001 | о | |
| EDC17(p949v791) ЯМЗ | 1010 | 1010 | 1010 | 1010 | 1010 | 1010 | о |
| MD22 ЯМЗ(Абит) | + | + | |||||
| MG22 ЯМЗ | 1011 | 1011 | 1011 | 1011 | 1011 | ||
| WISE13A,WISE15C WeiChai | 1007 | 1007 | 1007 | 1007 | |||
| EDC7, EDC16 Deutz | 1004 | 1004 | 1004 | 1004 | |||
| EDC7 Iveco | 1006 | 1006 | 1006 | 1006 | 1006 | ||
| АКПП ZF | 1002 | 1002 | 1002 | 1002 |
[1] - Для прошивки блоков М-240 приборы с серийным номером до 2000 требуют модернизации
Использование программных модулей
Дополнительные модули для изменения параметров отличаются набором функций, а также применимостью к конкретным ЭБУ и моделям двигателей. Регистрация дополнительных модулей сохраняется в приборе и не привязана к диагностической программе EDCDiags. Прибор с зарегистрированными модулями может использоваться на других компьютерах. После установки драйвера ДК‑5 в операционной системе устройство идентифицируется как COM-порт.
Внимание! Подключение и отключение ДК-5 к диагностическому разъему автомобиля рекомендуется производить только при выключенном «зажигании».
Внимание! Запрещается использование сторонних программ с адаптером ДК-5. Использование программ, отличных от EDCDiags, EDCFlacher и EdcCanReader, может привести к выходу ДК-5 из строя, в этом случае ООО «Электронная автоматика» гарантийные обязательства не несет.
Комплектация

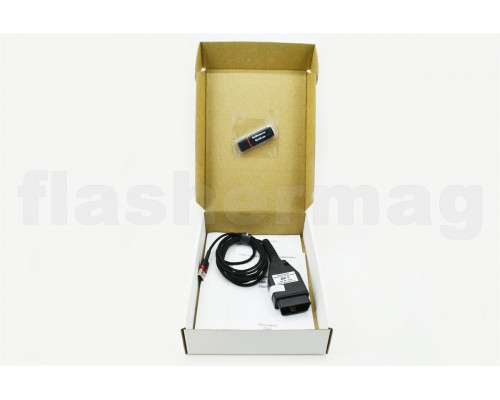

- Адаптер;
- USB флеш-накопитель с программным обеспечением;
- Паспорт;
- Руководство по эксплуатации;
- Упаковка.
Документация
| Руководство по эксплуатации |
| Инструкция по активации дополнительных программных модулей |
| Краткая информация |
