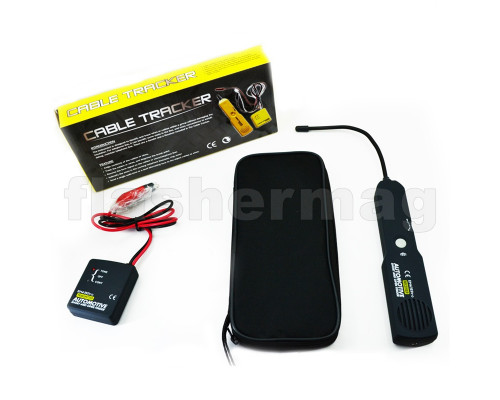

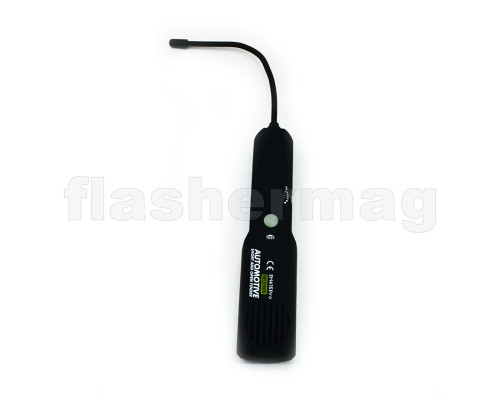

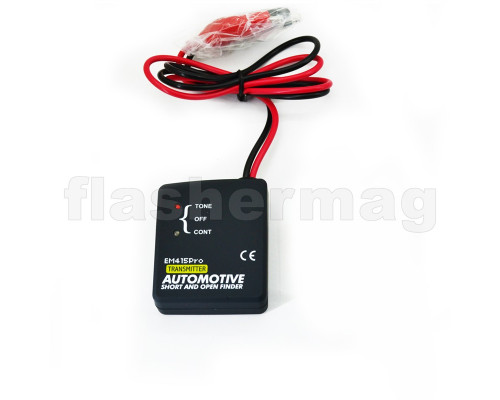

Кабель-трекер обрыва цепи EM415 Pro
EM415 Pro предназначен для поиска провода или кабеля и отслеживания трассы их прокладки в линии кабеля и проверки их целостности, при этом нет необходимости повреждать изоляцию.
Работает с цепями с напряжением от 6 до 42 Вольт.
Как использовать:
Обнаружение искомого провода в кабеле
1. Переведите переключатель передатчика в режим «TONE», (должен загореться индикатор «TONE»)
2. Подключите соединительные провода к проверяемой линии, или подключите один зажим к заземлению и шасси, а другой к любому концу линии.
3. Установите необходимую чувствительность приемника
4. Коснитесь датчиком щупа приемника каждого проводника в исследуемом кабеле, при этом кнопка «TEST»должна быть нажата
5. Звук будет наиболее громким при касании искомого провода
Определение трассы прокладки кабеля или провода
1. Переведите переключатель передатчика в режим «TONE», (должен загореться индикатор «TONE»).
2. Подключите соединительные провода к проверяемой линии, или подключите один зажим к заземлению и шасси, а другой к любому концу линии.
3. Перемещайте приемник с заранее установленным уровнем чувствительности и нажатой кнопке «TEST» вдоль линии.
4. Признак близости проверяемой линии — наличие тонального сигнала.
Проверка целостности провода
5. Переведите переключатель передатчика в режим «CONT».
6. Подключите зажимы к исследуемому проводнику
7. ЗЕЛЕНОЕ свечение индикатора «CONT» указывает на целостность линии, если светодиод не горит, то сопротивление линии больше 10 Ком.
