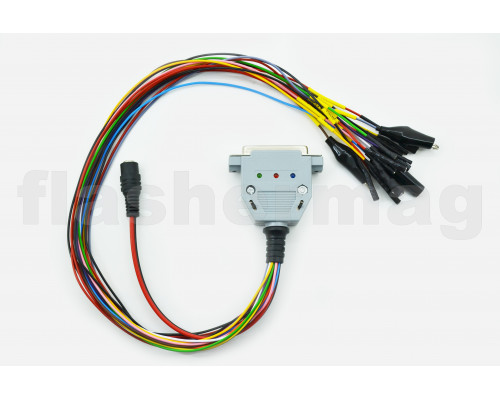

Boot / bench Адаптер для Сканматик SM2/SM2PRO + PCMflash 53, 58, 71, 77 модуль с ручным и автоматическим управлением

Индикация:

Зеленый - питание адаптера
Красный - включение питания блока POWER+12v
Синий - включение BOOT пинов

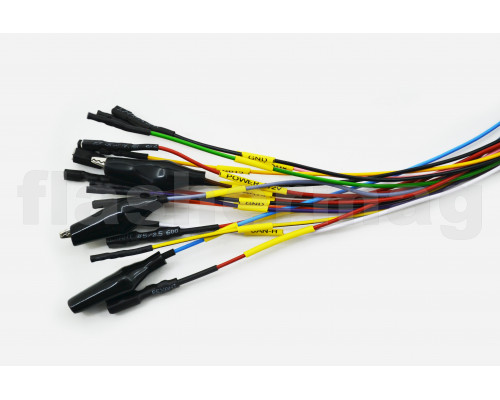

Назначение проводов кабеля:

POWER+12v - красный
GND - черный
CAN H - белый
CAN L - зеленый
K-Line - жёлтый/чёрный
GPT1 - оранжевый
GPT2 - жёлтый
VPP - фиолетовый
VPROG_AUX - розовый

CNF1 - голубой (для 53 модуля)(крокодил,внутреннее сопротивление 1кОм)
BOOT1 - серый (для 53 модуля)(крокодил,внутреннее сопротивление 1кОм)
BOOT2 - коричневый (для 53 модуля)(крокодил,внутреннее сопротивление 1кОм)

Возможна работа с 53, 58, 71, 77 и др. модулями PCMflash
