CANNY 5.3 Pico

CANNY 5.3 pico — малогабаритный, бюджетный, визуально программируемый логический CAN-контроллер с тремя универсальными каналами ввода-вывода (+12В/GND/100мА) и одним, защищенным от перенапряжения каналом АЦП (0...+5В). Компактность контроллера позволяет монтировать его в местах с ограниченной вместимостью и даже в жгутах автомобильной электропроводки. Достаточное для многих решений количество каналов контроллера и низкая цена позволяют его использовать там, где возможности старших моделей CANNY будут избыточны.

Контроллер идеально приспособлен для работы в составе бортовой сети автомобиля, однако сфера его возможных применений гораздо шире. Доступная цена, чрезвычайно малые размеры, рекордно низкое энергопотребление, возможность сопряжения с ПК и объединения контроллеров в сеть, позволяют использовать CANNY 5.3 pico в системах бытовой или производственной автоматики в местах, где применение дорогостоящих промышленных контроллеров не оправдано.

CANNY 5.3 pico позволит легко включить в CAN-, LIN- или ModBus-сеть отдельные реле, дискретные, цифровые или аналоговые датчики, организовать прием, передачу, обработку и ретрансляцию данных LIN <-> LIN, CAN <-> LIN, CAN <-> ModbusRTU, реализовать различные алгоритмы контроля и управления.

Контроллер поставляется в двух вариантах комплектации:

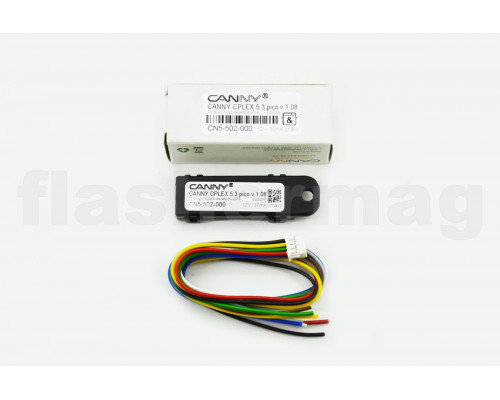

• CANNY 5.3 pico - для автономного применения, с установленным разъемом X1 и кабельным жгутом

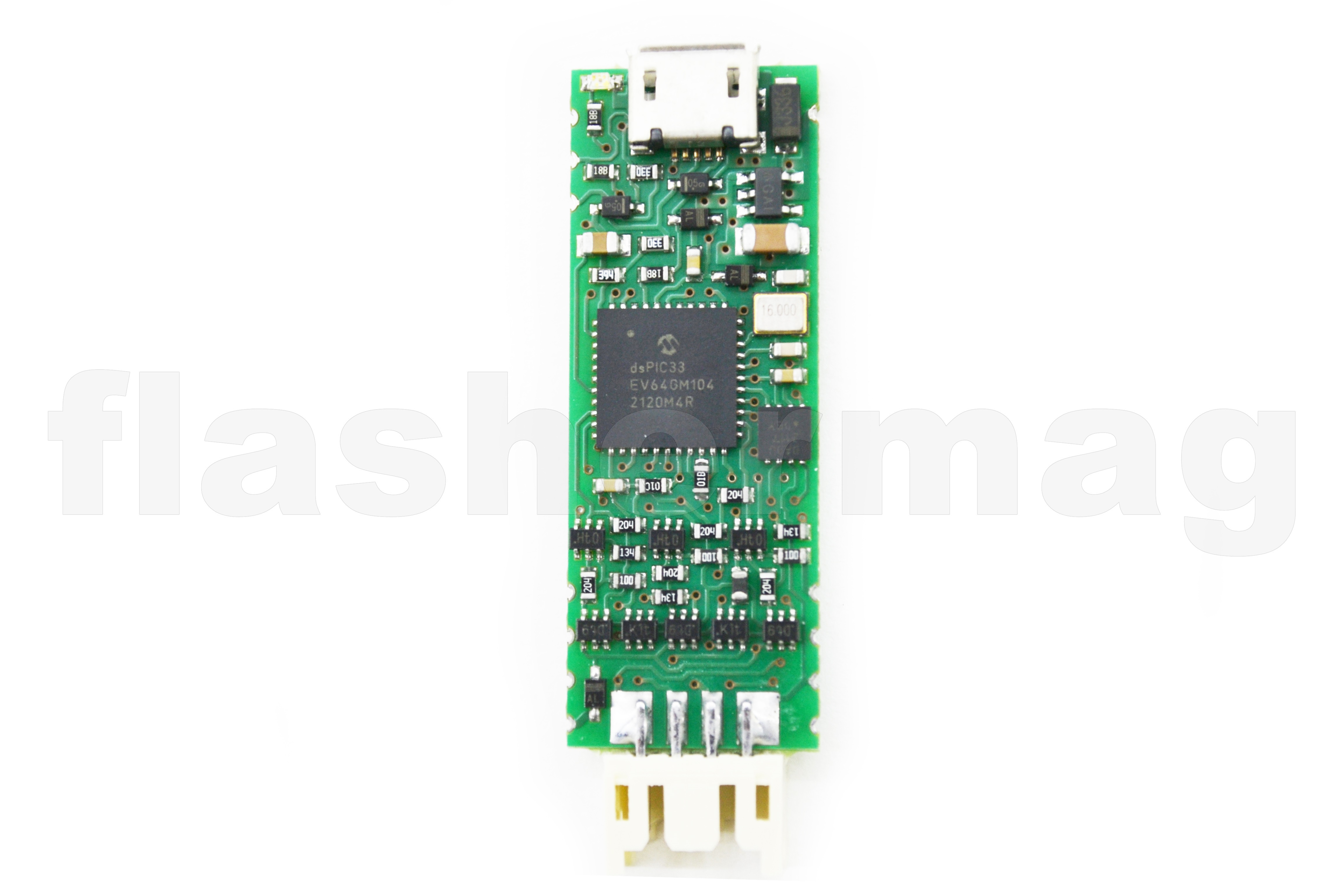

• CANNY 5.3 pico OEM - для встраиваемого применения, только плата контроллера, без разъема Х1

Характеристики:

Каналы ввода-вывода

• 3 универсальных канала ввода-вывода, которые могут работать в режимах выходов и входов, как положительной так и отрицательной полярности
• Максимальный ток на каждом из каналов ввода-вывода составляет 100мА (индуктивная, резистивная или емкостная нагрузка), максимальный общий ток нагрузки до 300мА
• Максимально допустимое постоянное напряжение на каналах контроллера не должно превышать 16В
• Контроллер оснащен интеллектуальной защитой каналов ввода-вывода от перегрузки и скачков напряжения

Цифровые последовательные интерфейсы

1 интерфейс CAN 2.0A/B

2 интерфейса UART

2 интерфейса LIN 1.3/2.0

Широтно-импульсная модуляция/Счетчики

• Каждый из 3 каналов контроллера может работать в режиме ШИМ с разрешением 1мс, при этом возможно активировать все каналы одновременно, с индивидуальными настройками периода и заполнения
• Каждый из 3 каналов контроллера может работать в режиме ВЧ ШИМ с разрешением 1мкс, при этом в каждый отдельный момент времени в качестве выхода ВЧ ШИМ может работать до трех каналов, с индивидуальными настройками периода и заполнения
• Каждый из 3 каналов контроллера может работать в режиме ассинхронного входа-счетчика, с индивидуальными параметрами подсчета импульсов: счетчик передних фронтов, счетчик задних фронтов, счетчик передних и задних фронтов, определение ширины входных импульсов с разрешением 1 мкс

Аналого-цифровой преобразователь

• Один отдельный канал контроллера работает в режиме высокоомного АЦП и предназначен для изменения напряжения от 0 до 5В с разрешением 12 бит и встроенной защитой от перенапряжения.
