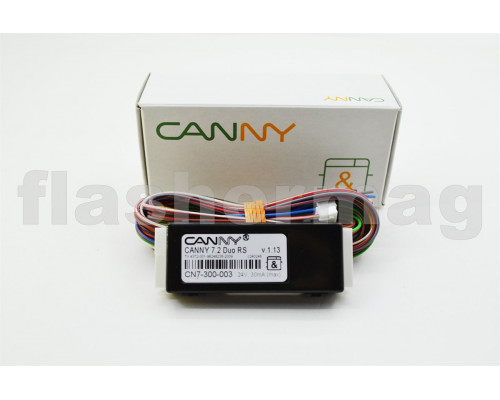

CANNY 7.2 Duo RS

CANNY 7.2 Duo RS – это новое исполнение контроллера CANNY 7.2 Duo с двумя интерфейсами CAN и дополнительным интерфейсом RS-485. В остальном контроллер в исполнении CANNY 7.2 Duo RS совместим с контроллером CANNY 7.2 Duo в стандартном исполнении по программному обеспечению, габаритам, большинству контактов внешних разъемов, и основным электрическим характеристикам.

Для работы с CANNY 7.2 Duo RS не требуется специального программатора. Загрузка программного обеспечения в контроллер осуществляется с помощью обычного кабеля USB Type-C.

Каналы ввода-вывода

• 7 универсальных, независимых, программно конфигурируемых каналов ввода-вывода, которые могут работать как в режимах выходов, так и входов, как положительной, так и отрицательной полярности
• Максимально допустимое постоянное напряжение на каналах контроллера +32В
• Максимальный выходной ток каждого канала ввода-вывода составляет +/-100мА, максимальный суммарный ток нагрузки - 700мА
• Совместимы с нагрузкой резистивного, индуктивного* и емкостного типа
• Независимая интеллектуальная защита от короткого замыкания каждого канала

Цифровые последовательные интерфейсы

• 2 независимых интерфейса CAN 2.0A/B
• 1 интерфейс RS-485**
• 4 полудуплексных однопроводных интерфейса совместимых с UART и LIN 1.3/2.0, программно назначаемые на любые каналы контроллера в любых комбинациях
• приемник и передатчик сигналов ИК пультов ДУ стандартов NEC, Samsung, Sony назначаемые на любые каналы контроллера
• Каждый из 7 каналов контроллера может использоваться для работы с Dallas 1-Wire
• Режим USB Virtual COM Port драйвера UART2

Драйвер асинхронной передачи CAN

• Два интерфейса CAN 2.0A/B контроллера могут быть использованы в режиме асинхронной передачи CAN-сообщений
• До 32 буферов асинхронной передачи CAN-сообщений, с индивидуальной настройкой периода отправки сообщений
• Возможность совмещения асинхронной передачи сообщений CAN с синхронной, для более гибкого управления потоком данных CAN

Высокоскоростной асинхронный шлюз CAN

• Два интерфейса CAN 2.0A/B контроллера могут быть использованы в режиме высокоскоростного двунаправленного шлюза CAN
• До 18 правил высокоскоростной асинхронной обработки сообщений, с возможностью удаления или изменения содержимого пересылаемых сообщений
• Возможность совмещения асинхронной обработки сообщений CAN с синхронной, для более гибкого управления CAN-траффиком

Широтно-импульсная модуляция/Счетчики

• Каждый из 7 каналов контроллера может работать в режиме ШИМ с разрешением 1мс, при этом возможно активировать все каналы одновременно, с индивидуальными настройками периода и заполнения
• Каждый из 7 каналов контроллера может работать в режиме ВЧ ШИМ с разрешением 1мкс, при этом в каждый отдельный момент времени в качестве выхода ВЧ ШИМ может работать до шести каналов, с индивидуальными настройками периода и заполнения
• Каждый из 7 каналов контроллера может работать в режиме асинхронного входа-счетчика, с индивидуальными параметрами подсчета импульсов: счетчик передних фронтов, счетчик задних фронтов, счетчик передних и задних фронтов, определение ширины входных импульсов с разрешением 1 мкс

Аналого-цифровой преобразователь

• 1 канал АЦП, разрешением 12-бит, предназначен для измерения напряжений в диапазоне 0В..32В

Дополнительно

• Программируемый двухцветный светодиод
• 64 16-битных ячейки энергонезависимой памяти данных
• Уникальный 32-битный идентификатор каждого экземпляра устройства

* - кроме канала №8; при подключении индуктивной нагрузки к каналу №8, его необходимо дополнительно защитить от напряжения самоиндукции при помощи внешних компонентов.

** - интерфейс RS-485, при его задействовании, использует ресурсы драйвера UART4.ходимо дополнительно защитить от напряжения самоиндукции при помощи внешних компонентов.
