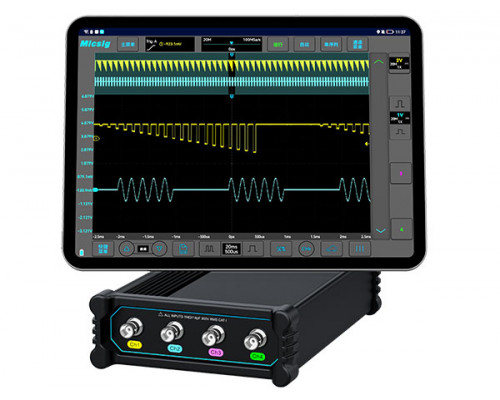

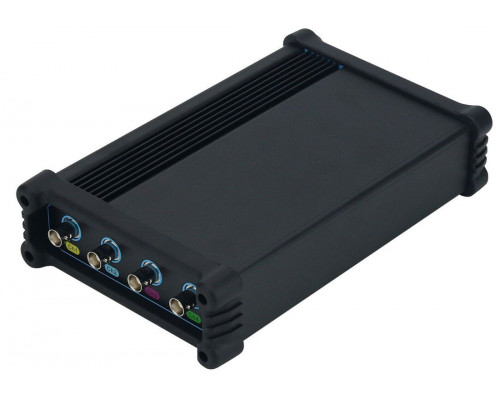

Micsig vato2004 осциллограф приставка портативная

VATO2004 - портативный недорогой диагностический осциллограф-приставка для автомобилей, наиболее компактный дизайн со встроенным аккумулятором (опция). Он имеет полосу пропускания 200 МГц, 4 канала, частоту дискретизации 1 Гвыб/сек, глубину памяти до 50 млн. точек. Его можно подключить к любому устройству на базе Android, например, к планшету, смартфону или компьютеру. Благодаря удобному пользовательскому интерфейсу, широкому спектру возможностей измерения и встроенному программному обеспечению для диагностики автомобилей, он позволяет настраивать тесты одним кликом и обеспечивает новый опыт диагностики автомобилей.

Специализированное ПО для диагностики автомобиля:

• Цепи зарядки (12/24В), пусковой ток цепи стартера, пульсации переменного тока генератора, цепи изменяемых фаз газораспределения, зажигания;
• Датчики расхода воздуха, ABS, педали газа, распредвала, коленвала, температуры охлаждающей жидкости, распределителя, давления топлива, детонации, лямбда, датчик Холла/скорости, дроссельной заслонки, вентилятора охлаждения;
• Приводы электромагнитных клапанов, угольного фильтра, EGR рециркуляции отработавших газов, управления холостым ходом, топливного насоса, топливных форсунок, регуляторы давления масла, управления потоком топлива, серводвигатель дроссельной заслонки, свечи накаливания дизельного двигателя;
• Сети: CAN High и CAN Low, CAN FD, FlexRay, K line;
• Комбинированные тесты: коленвал+распредвал, коленвал+первичное зажигание, первичное зажигание+напряжение форсунки, коленвал+распредвал+форсунка+вторичное зажигание и т.д.

Совместимость с любым устройством Android.
Благодаря удобному дизайну пользовательского интерфейса и универсальному интерфейсу USB Type-C прибор можно использовать с любым устройством на базе Android, будь то смартфон, планшет или компьютер. Это обеспечивает бесперебойную работу и позволяет максимально эффективно выполнять измерения.

Возможность работы от аккумулятора.
Литиевый аккумулятор емкостью 7500 мАч (опция) позволяет проводить полевые испытания в течение 24 часов без привязки к источнику питания, блокировка отключения питания обеспечивает безопасную транспортировку.

Большая глубина памяти.
Глубина памяти до 50 млн. точек в сочетании с технологией Zoom позволяет отображать все детали сигнала.

Декодирование последовательной шины.
Поддержка декодирования последовательной шины CAN, LIN.

Диагностика автомобиля.
Поддерживаемые тесты: зарядный/пусковой ток, датчики, компоненты, зажигание, коммуникации (CAN L/H, CAN FD, LIN, Flexray, K line), комбинированные проверки.

Технические характеристики:

Основные параметры

• Количество аналоговых каналов: 4
• Полоса пропускания: 200 МГц
• Частота дискретизации: 1 Гвыб/сек
• Глубина памяти: 50 Мбит/с
• Входное сопротивление и емкость: 1 МОм ± 1 % / 14 рF
• Точность усиления по постоянному току: ≤2%

Вертикальная система

• Вертикальное разрешение: 8 бит
• Вертикальная развёртка: 1 МОм: 5 мВ/дел - 10 В/дел
• Ограничение полосы пропускания: 20 МГц

Горизонтальная система

• Время подъёма: ≤18 нс
• Коэффициент развертки: 5 нс / дел - 1 кс / дел
• Смещение часов: ≤ 15 ppm / год
• Диапазон времени базовой задержки: 10 дел - 10 кс
• Точность временной базы: ±520 ppm

Система синхронизации

• Режимы триггера: авто, нормальный, одиночный
• Край импульса: положительный наклон, отрицательный наклон или любой другой наклон на любом канале. Соединение включает в себя триггер постоянного тока и подавление помех.
• Длительность импульса: при положительной длительности импульса, отрицательной длительности импульса >, <, =, * или в пределах временного диапазона 8 нс - 10 с.

Система измерения

• Автоматическое измерение: 31 вид измерения параметров, поддержка статистики и анализа.
• Функции анализа: частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных.
• Декодирование шин: LIN, CAN.
• БПФ: количество точек не более 100000.

Комплектация:

осциллограф Micsig VATO2004 – 1 шт
BNC- зонд – 2 шт
кабель BNC - banana– 4 шт
зажимы крокодилы - 4 шт
игла - 4 шт
кабель USB type C - 1 шт
сертификат калибровки - 1 шт
