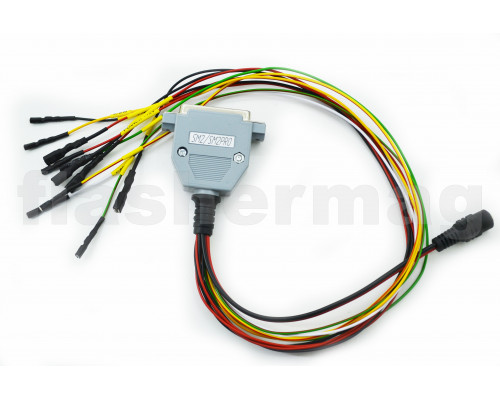

Универсальный адаптер для Сканматик SM2/SM2PRO + PCMflash с ручным и автоматическим управлением подачей питания на блок и управлением BOOT.
Индикация:
Зеленый - питание адаптера
Красный - включение питания блока POWER+12v (возможно ручное включение
переключателем).
Синий - включение BOOT, выводы CNF1, BOOT1 и BOOT2 (возможно ручное включение
переключателем).

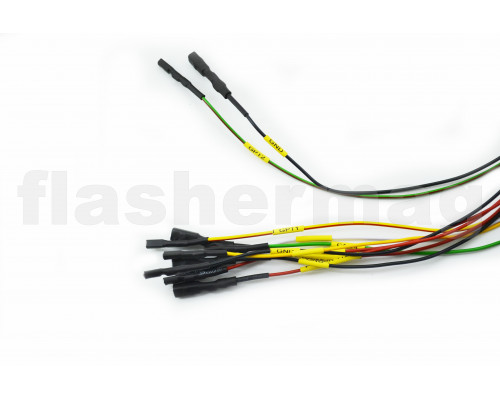

Назначение проводов кабеля:
POWER+12v - красный
GND - черный
CAN H - белый
CAN L - зеленый
K-Line - жёлтый/чёрный
GPT1 - оранжевый
GPT2 - жёлтый
VPP - фиолетовый
VPROG_AUX - розовый
CNF1 - голубой (крокодил,внутреннее сопротивление 1кОм)
BOOT1 - серый (крокодил,внутреннее сопротивление 1кОм)
BOOT2 - коричневый (крокодил,внутреннее сопротивление 1кОм)
Между выводами CAN-H и CAN-L установлен резистор 120 Ом.
Возможна работа с 53, 58, 71, 77 и др. модулями PCMflash, для работы которых требуются только эти выходные линии.
