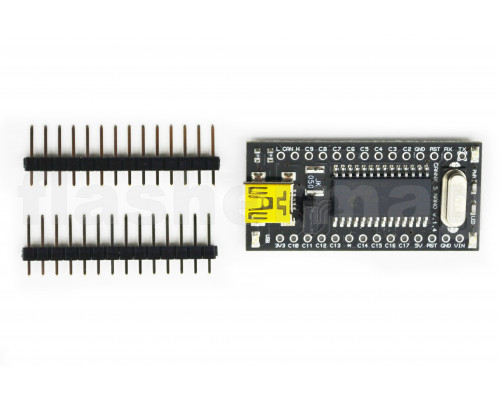

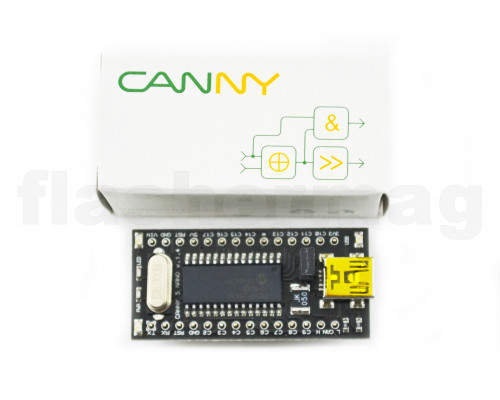

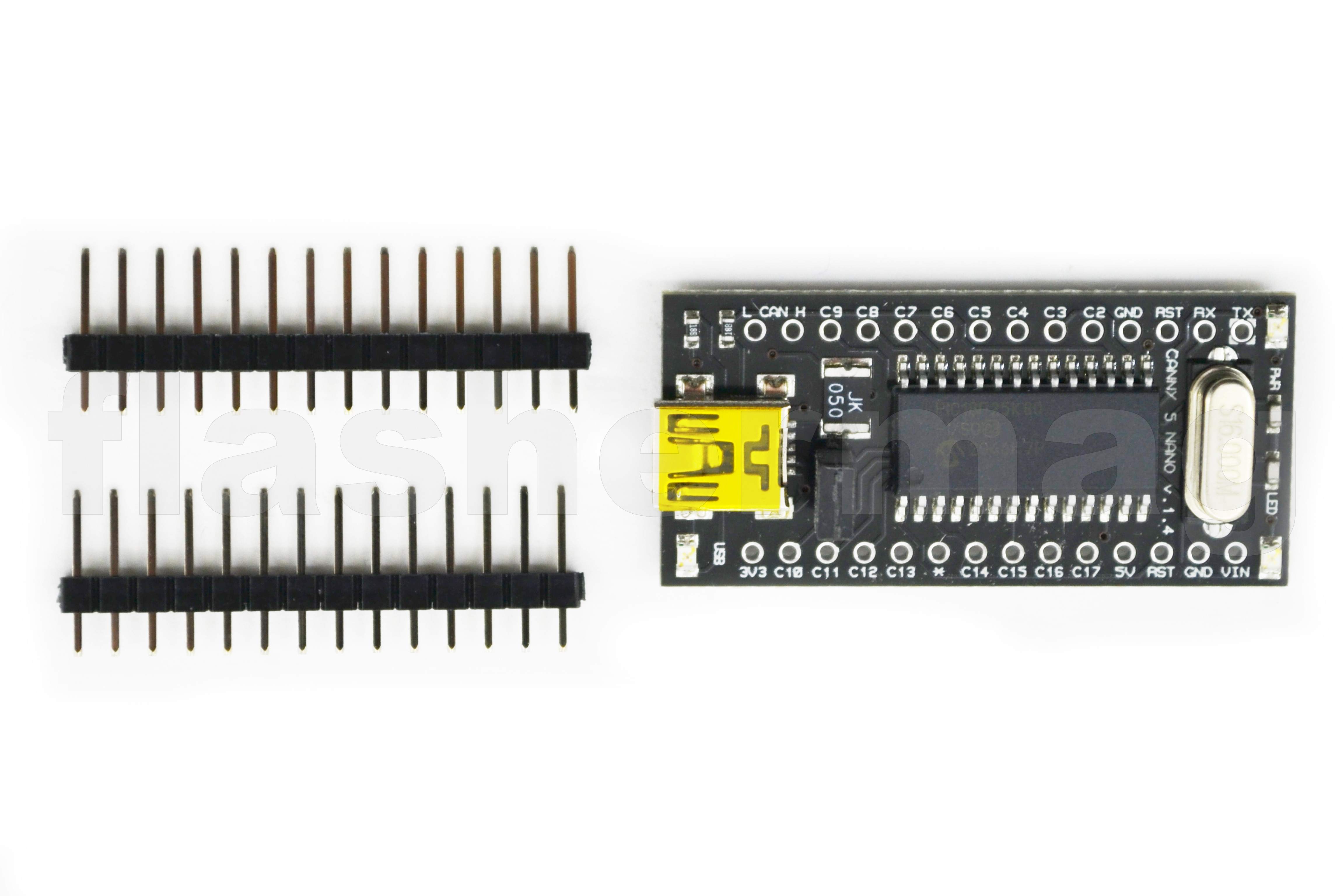

CANNY 5 Nano

CANNY 5 nano — миниатюрное управляющее устройство, представленное в бескорпусном исполнении и используемое как встраиваемый, либо как независимый модуль. Компактные размеры позволяют встроить контроллер в корпус уже имеющейся электроники или осуществить установку в труднодоступных местах.

Для программирования CANNY 5 nano используется визуальная среда разработки CannyLab, встроенный симулятор которой поможет быстро отладить требуемый алгоритм. Загрузка и обновление ПО в контроллере производится через USB, программатор не требуется.

Характеристики

Каналы ввода-вывода

• 18 каналов ввода-вывода, которые могут работать в режимах выходов и входов
• Максимальный ток на каналах №№10, 11, 12, 14, 15 - 2мА, на остальных - 25мА, максимальный общий ток нагрузки не должен превышать 200мА
• Максимально допустимое напряжение на каналах контроллера не должно превышать 5.5В, на канале №13* - 15В

Цифровые последовательные интерфейсы

• Контроллер имеет 1 интерфейс CAN 2.0A/B
• 2 интерфейса UART
• 1 интерфейс I2C
• Каждый из 18 каналов контроллера может использоваться для работы с Dallas 1-Wire
• Каждый из 18 каналов контроллера может работать в режиме передатчика сигналов ИК пультов ДУ стандарта NEC и Samsung; каналы №№7, 8, 9 также могут использоваться в качестве приемников сигналов ИК пультов ДУ

Широтно-импульсная модуляция/Счетчики

• 3 канала контроллера могут работать в режиме ШИМ/ВЧ ШИМ с разрешением до 100мкс/1мкс соответственно
• 6 каналов контроллера могут работать в режиме ассинхронных входов-счетчиков

Аналого-цифровой преобразователь

• 8 каналов АЦП c разрешением 12-бит предназначенные для измерения напряжений до 5В (на канале №13 - до 15В)
