CANNY 7.3 Duo

CANNY 7.3 Duo – новый серийный контроллер CANNY с расширенным диапазоном номинальных рабочих напряжений 12В/24В и двумя интерфейсами CAN-FD / CAN 2.0A/B. Девять каналов ввода-вывода с поддержкой до трех интерфейсов UART/LIN, трех АЦП, поддержкой CANNY CAN/LIN Monitor, Dallas 1-Wire, прямым управлением RGB светодиодной лентой WS2812B, модуляции и демодуляции команд ИК ДУ.

Контроллер CANNY•7.3 Duo, являющийся следующим шагом в развитии семейства контроллеров CANNY с двумя независимыми интерфейсами CAN-FD, отличает вычислительное ядро увеличенной производительности, увеличенная память программ, более гибкий в настройке режима асинхронного СAN-шлюза, поддержка прямого управления RGB светодиодной лентой WS2812B и восемь высокочастотных ШИМ.

Для работы с CANNY•7.3 Duo не требуется специального программатора. Загрузка программного обеспечения в контроллер осуществляется с помощью обычного кабеля USB Type-C.

Контроллер поставляется в следующих вариантах комплектации:

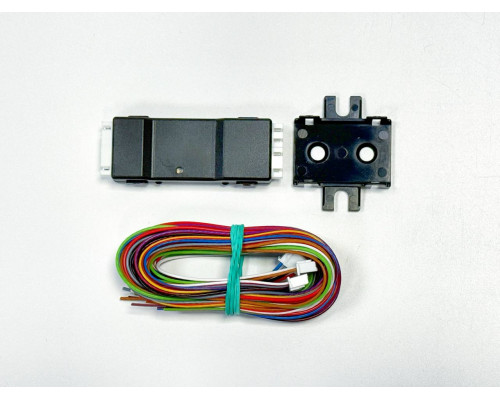

• CANNY•7.3 Duo - для автономного применения, контроллер в быстроразъемном пластиковом корпусе, с установленными разъемами X1, X2 и X3, 3х-, 4-х и 8-и проводными кабельными жгутами

Каналы ввода-вывода

• 9 универсальных, независимых, программно конфигурируемых каналов ввода-вывода, которые могут работать как в режимах выходов, так и входов, как положительной, так и отрицательной полярности
• Максимально допустимое постоянное напряжение на каналах контроллера +32В
• Максимальный выходной ток каждого канала ввода-вывода составляет +/-100мА, максимальный суммарный ток нагрузки - 900мА
• Совместимы с нагрузкой резистивного, индуктивного и емкостного типа
• Независимая интеллектуальная защита от короткого замыкания каждого канала

Цифровые последовательные интерфейсы

• 2 независимых интерфейса CAN-FD / CAN 2.0A/B
• 3 полудуплексных однопроводных интерфейса совместимых с UART и LIN 1.3/2.0, программно назначаемые на любые каналы контроллера в любых комбинациях
• Приемник и передатчик сигналов ИК пультов ДУ стандартов NEC, Samsung, Sony назначаемые на любые каналы контроллера
• Каждый из 9 каналов контроллера может использоваться для работы с Dallas 1-Wire

Драйвер асинхронной передачи CAN

• Два интерфейса CAN-FD / CAN 2.0A/B контроллера могут быть использованы в режиме асинхронной передачи CAN-сообщений
• До 16 буферов асинхронной передачи CAN-сообщений, с индивидуальной настройкой периода отправки сообщений
• Возможность совмещения асинхронной передачи сообщений CAN с синхронной, для более гибкого управления потоком данных CAN

Высокоскоростной асинхронный шлюз CAN

• Два интерфейса CAN-FD / CAN 2.0A/B контроллера могут быть использованы в режиме высокоскоростного двунаправленного шлюза CAN
• До 14 правил высокоскоростной асинхронной обработки сообщений, с возможностью асинхронного удаления или изменения содержимого пересылаемых сообщений
• До 8 упрощенных правил высокоскоростной синхронной обработки сообщений, с возможностью удаления или изменения содержимого пересылаемых сообщений в диаграмме
• Возможность совмещения асинхронной обработки сообщений CAN с синхронной, для более гибкого управления CAN-трафиком

Широтно-импульсная модуляция/Счетчики

• Каждый из 9 каналов контроллера может работать в режиме ШИМ с разрешением 1мс, при этом возможно активировать все каналы одновременно, с индивидуальными настройками периода и заполнения
• Каналы 0...7 контроллера могут работать в режиме ВЧ ШИМ с индивидуальными настройками периода и заполнения с разрешением 1мкс
• Каждый из 9 каналов контроллера может работать в режиме асинхронного входа-счетчика, с индивидуальными параметрами подсчета импульсов: счетчик передних фронтов, счетчик задних фронтов, счетчик передних и задних фронтов, определение ширины входных импульсов с разрешением 1 мкс

Аналого-цифровой преобразователь

• 3 канала АЦП, разрешением 12-бит, предназначен для измерения напряжений в диапазоне 0В..32В

Драйвер адресной RGB светодиодной ленты WS2812B

• Канал 8 может использоваться для прямого управления внешней адресной RGB светодиодной лентой WS2812B
• Возможно задание паттернов длиной до 32 пикселей
• Управление длиной, смещением и числом повторений вывода паттерна позволяет организовать различные сценарии управления лентами длиной до нескольких тысяч светодиодов

Дополнительно

• Один встроенный программируемый RGB-светодиод
• 64 16-битных ячейки энергонезависимой памяти данных
• Уникальный 32-битный идентификатор каждого экземпляра устройства
